装载机铲斗刀板的结构类型和日常维护

铲斗上的刀板是装载机铲斗铲掘物料时的切削主刃。装载机在不同工况下，铲斗会选装不同类型的刀板，以保证作业效率。与此同时，刀板作为装载机铲斗的重要部位，适当地做好刀板维护，有助于铲斗长时间使用。

     一、刀板在装载机铲斗上的位置

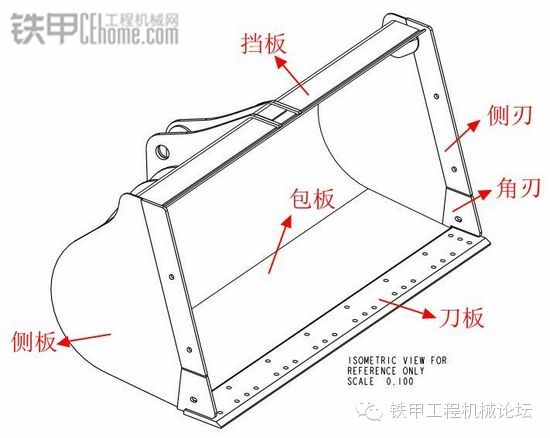

装载机标准铲斗CAD绘图模型

    如图所示，装载机的铲斗一般由包板、侧板、挡板、刀板、角刃和侧刃组成，刀板处于铲斗的下端最前位置，刀板上一般会预留孔位，用于加装斗齿和副刀板。土方工程用装载机铲斗的包板、侧板和挡板常用低碳、耐磨、高强度钢板焊接而成，侧刃和角刃都用高强度耐磨材料制成，刀板采用耐磨的中锰合金钢材料。

     二、刀板对于装载机铲斗的作用

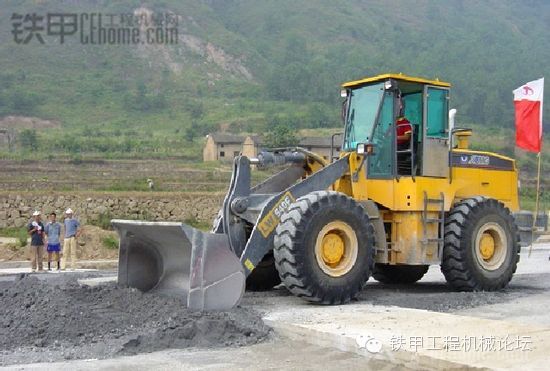

装载机铲掘物料的情景

     装载机铲掘物料时，是利用整机的行走让铲斗上的刀板插入料堆，再通过动臂、摇杆和连杆的控制来完成铲斗的装载。在这过程中可以看出，刀板是装载机铲斗切入铲掘，完成装载作业的重要部分。认识和了解刀板对装载机铲斗的日常维护具有十分重要的意义。

    装载机每完成一次铲掘和装载作业都会对刀板造成磨损，优质的刀板有助于装载机快速铲掘物料完成装载，提高作业效率。从制造工艺方面比较，锻造的刀板要优于铸造的刀板，若刀板再经过热处理，耐磨效果更佳；从元素组成方面比较，适量含有Si（硅）、Mn（锰）等元素的刀板更坚固耐磨。

    三、常见的刀板类型

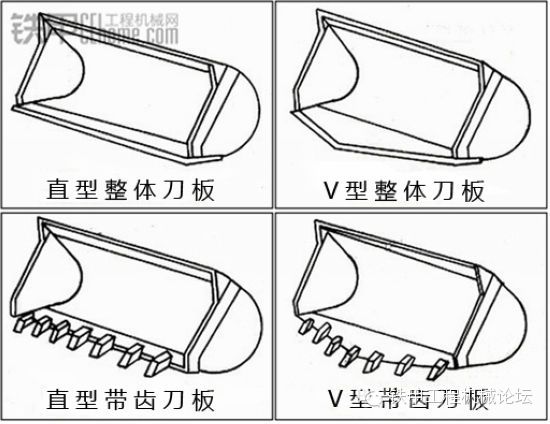

刀板常见的四种类型

    装载机在不同的工况下作业，宜对应不同型号的铲斗刀板，才能更好地克服切入阻力，完成物料的铲掘和装载，同时也会更好地保护铲斗整体。常用的装载机铲斗刀板有直型整体刀板、直型带齿刀板、V型整体刀板、V型带齿刀板等。

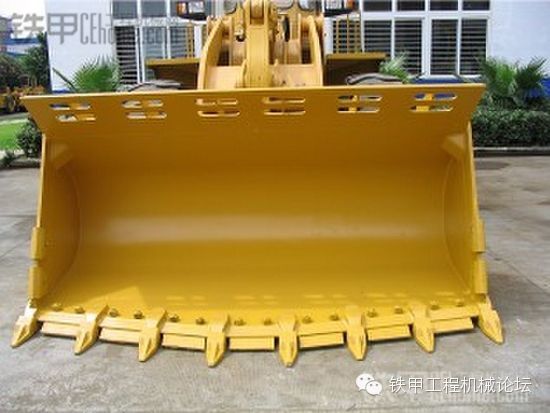

岩石专用斗的刀板结构

    正所谓“工欲善其事，必先利其器”。一般来说，整体刀板常用于铲掘松散物料，例如沙土、煤矿、碎石、积雪等。直型整体刀板比较通用，如果物料较为坚硬，多会采用V型整体刀板。总体而言，带齿刀板的应用范围最为广泛，其中直型带齿刀板适用性最好也最常见，V型带齿刀板用于重型铲掘，如装卸岩石。

    四、刀板的结构形式


    刀板在铲斗上的作用极其重要，但是结构并不复杂。现在就以市面上最为常见直型带齿刀板为例，来介绍一下刀板的结构形式。如图所示，刀板其实就是平整的条状铁块，长度一般在2--3米之间。板体上可以钻出均布的排孔，用于加装斗齿和副刀板。


    刀板的截面为类似梯形的形状，前端（标注10mm处）为坡口，后端（标注29mm处）为焊接面。坡口的角度和高度可根据斗齿的尺寸来确定，合格的坡口可与斗齿严丝合缝。若是整体型刀板，坡口会适当增高，其角度也会稍微加大，以提高刀板的耐磨性。焊接面用于同铲斗包板的前端面焊接，刀板的焊接面要求平整不突兀、无其他杂质。刀板的宽度一般在200--300mm之间，具体视铲斗的情况而定，图示的254mm为载重额度5吨的装载机的铲斗刀板宽度。


    有些不法厂商偷工减料，会刻意减少刀板的厚度，采用喷浓漆的方法来掩盖实际厚度。喷漆的刀板看起来是比较漂亮，不过耐用性能则打折了一些。因此，在采购装载机铲斗刀板时，要特别注意测量刀板的厚度。

   五、日常维护注意事项

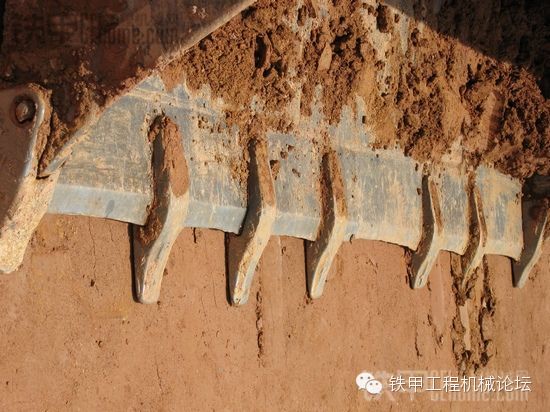

磨损严重的铲斗刀板

    刀板磨损到一定程度要及时更换，否则装载机在铲掘物料时不能更好地克服切入阻力，更像是撞击物料，产生强大的反作用力作用于铲斗上，会降低铲斗的使用寿命。同时也要经常注意斗齿的磨损情况，磨损严重的斗齿要马上更换。

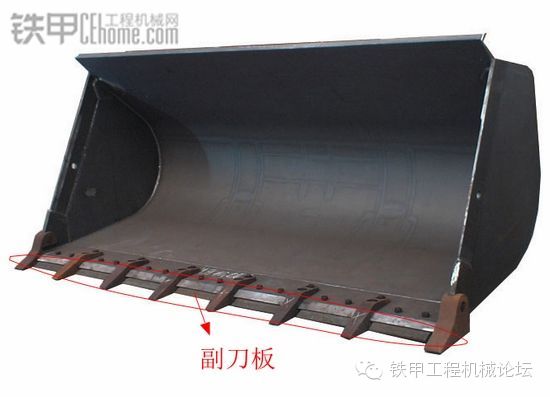

加装副刀板的铲斗

    当对于装载机铲掘岩石一类坚硬物料的情况，为了更好地保护铲斗刀板，还会在刀板的底部安装上副刀板，以减缓刀板的磨损。选用副刀板时，要注意与刀板的孔位和孔径能够完全重合。

    总结：一块刀板对于整辆装载机看起来似乎有点不起眼，有不少人忽略了它的存在，但刀板是装载机操控铲斗切入物料进行铲掘的重要部件，合理选用和维护刀板对于延长铲斗和整机的使用寿命具有重要意义。
